S7000系列集成双向直流电源和直流电子负载功能，具备主动/自由源载模式切换，满足用户个性化测试需求。双向直流源模式下，可实现source功能提供功率，同时兼具sink能力，吸收被测件能量回馈至电网。直流电子负载模式下，具备基础、复合等丰富的拉载模式，可确保无功率输出。
产品特点：
|
● 支持双象限无缝切换操作，能量双向传递
|
● 可作光伏模拟器，支持太阳电池矩阵I-V曲线模拟功能
|
|
● 源载功能自主切换
|
● 支持波形编辑、汽车功率曲线功能*1
|
|
● 高功率密度设计，3U尺寸支持30kW功率输出
|
● 支持电池测试、电池模拟功能
|
|
● 功率输出范围：0～30kW
|
● 输出端能量高效回馈电网，节能环保
|
|
● 电流输出范围：0～600A
|
● 支持全球范围交流电压输入：342VAC～528VAC
|
|
● 电压输出范围：0～2000V
|
● 特有的按键面板和触摸屏双人机界面设计
|
|
● 精准的电压及电流量测
|
● 支持RS485/CAN/LAN/USB标准通讯接口*2
|
|
● 输出电压/电流低纹波高精度
|
● 全面的保护功能，支持OVP/OCP/OTP/OPP
|
|
● 主/从机并联扩容功能，支持20台以上并机
|
● 远端感测线压降补偿
|

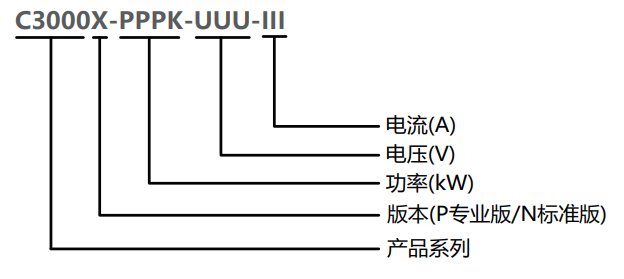

选型说明：
|
版本差异
|
标准版Normal
|
专业版Pro
|
旗舰版Ultra
|
|
直流源
IV模拟
|
●
|
●
|
●
|
|
电池模拟
|
-
|
●
|
●
|
|
电池充放电
|
-
|
●
|
●
|
|
函数发生器
|
-
|
●
|
●
|
|
汽车功率曲线
电子负载
|
-
|
●
|
●
|
注：
●意为支持
-意为不支持
|
型号
|
电压
|
电流
|
功率
|
分辨率(电压/电流)
|
精度(电压/电流)
|
尺寸
|
|
标准版Normal
|
|
S7000N-5K-0100-0200
|
100V
|
200A
|
5kW
|
0.01V/0.01A
|
≤0.02%F.S/≤0.1%F.S
|
3U
|
|
S7000N-10K-0100-0400
|
100V
|
400A
|
10kW
|
0.01V/0.01A
|
≤0.02%F.S/≤0.1%F.S
|
3U
|
|
S7000N-15K-0100-0600
|
100V
|
600A
|
15kW
|
0.01V/0.01A
|
≤0.02%F.S/≤0.1%F.S
|
3U
|
|
S7000N-7K5-0750-0060
|
750V
|
60A
|
7.5kW
|
0.01V/0.01A
|
≤0.05%F.S/≤0.1%FS
|
3U
|
|
S7000N-15K-0750-0120
|
750V
|
120A
|
15kW
|
0.01V/0.01A
|
≤0.05%F.S/≤0.1%F.S
|
3U
|
|
S7000N-30K-0750-0180
|
750V
|
180A
|
30kW
|
0.01V/0.01A
|
≤0.05%F.S/≤0.1%FS
|
3U
|
|
S7000N-15K-1500-0060
|
1500V
|
60A
|
15kW
|
0.01V/0.01A
|
≤0.05%F.S/≤0.1%F.S
|
3U
|
|
S7000N-21K-2000-0060
|
2000V
|
60A
|
21kW
|
0.01V/0.01A
|
≤0.05%F.S/≤0.1%F.S
|
3U
|
|
S7000N-30K-2000-0060
|
2000V
|
60A
|
30kW
|
0.01V/0.01A
|
≤0.05%F.S/≤0.1%F.S
|
3U
|
|
专业版Pro
|
|
S7000P-5K-0100-0200
|
100V
|
200A
|
5kW
|
0.01V/0.01A
|
≤0.02%F.S/≤0.1%F.S
|
3U
|
|
S7000P-10K-0100-0400
|
100V
|
400A
|
10kW
|
0.01V/0.01A
|
≤0.02%F.S/≤0.1%F.S
|
3U
|
|
S7000P-15K-0100-0600
|
100V
|
600A
|
15kW
|
0.01V/0.01A
|
≤0.02%F.S/≤0.1%F.S
|
3U
|
|
S7000P-7K5-0750-0060
|
750V
|
60A
|
7.5kW
|
0.01V/0.01A
|
≤0.05%F.S/≤0.1%F.S
|
3U
|
|
S7000P-15K-0750-0120
|
750V
|
120A
|
15kW
|
0.01V/0.01A
|
≤0.05%F.S/≤0.1%FS
|
3U
|
|
S7000P-30K-0750-0180
|
750V
|
180A
|
30kW
|
0.01V/0.01A
|
≤0.05%F.S/≤0.1%F.S
|
3U
|
|
S7000P-15K-1500-0060
|
1500V
|
60A
|
15kW
|
0.01V/0.01A
|
≤0.05%F.S/≤0.1%F.S
|
3U
|
|
S7000P-21K-2000-0060
|
2000V
|
60A
|
21kW
|
0.01V/0.01A
|
≤0.05%F.S/≤0.1%F.S
|
3U
|
|
S7000P-30K-2000-0060
|
2000V
|
60A
|
30kW
|
0.01V/0.01A
|
≤0.05%F.S/≤0.1%F.S
|
3U
|
|
旗舰版Ultra
|
|
S7000U-5K-0100-0200
|
100V
|
200A
|
5kW
|
0.01V/0.01A
|
≤0.02%F.S/≤0.1%F.S
|
3U
|
|
S7000U-10K-0100-0400
|
100V
|
400A
|
10kW
|
0.01V/0.01A
|
≤0.02%F.S/≤0.1%FS
|
3U
|
|
S7000U-15K-0100-0600
|
100V
|
600A
|
15kW
|
0.01V/0.01A
|
≤0.02%F.S/≤0.1%F.S
|
3U
|
|
S7000U-7K5-0750-0060
|
750V
|
60A
|
7.5kW
|
0.01V/0.01A
|
≤0.05%F.S/≤0.1%FS
|
3U
|
|
S7000U-15K-0750-0120
|
750V
|
120A
|
15kW
|
0.01V/0.01A
|
≤0.05%F.S/≤0.1%F.S
|
3U
|
|
S7000U-30K-0750-0180
|
750V
|
180A
|
30kW
|
0.01V/0.01A
|
≤0.05%F.S/≤0.1%F.S
|
3U
|
|
S7000U-15K-1500-0060
|
1500V
|
60A
|
15kW
|
0.01V/0.01A
|
≤0.05%F.S/≤0.1%FS
|
3U
|
|
S7000U-21K-2000-0060
|
2000V
|
60A
|
21kW
|
0.01V/0.01A
|
≤0.05%F.S/≤0.1%F.S
|
3U
|
|
S7000U-30K-2000-0060
|
2000V
|
60A
|
30kW
|
0.01V/0.01A
|
≤0.05%F.S/≤0.1%F.S
|
3U
|
产品应用：
1. 光伏逆变器测试
2. 储能变流器PCS
3. 自动化测试系统ATE
4. 储能系统
5. 电池PACK
6. 充电桩模块
7. 电机控制器
8. 车载充电机
9. 双向DC/DC
10. 电信电力
