日置阻抗分析仪能够在不同测量条件和测量模式下进行连续和高速的测量，仅用一台阻抗分析仪就能取代现在用在生产线上的众多仪器，。可以用交流信号测量LCR、直流信号测量电阻(DCR)、测量频率和电平能连续和变化的情况下进行扫描测量等。
选型说明：
 |
 |
 |
 |
|

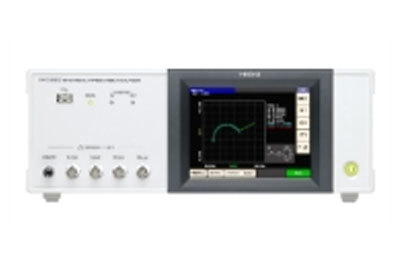

化学阻抗分析仪IM3590
用于测量电气化学零件和材料/电
池/EDLC(电气双层电容)
|

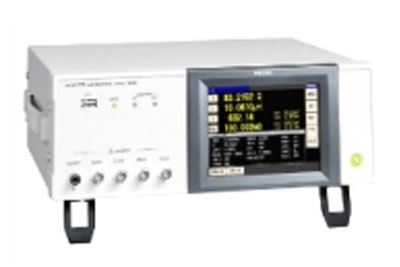

阻抗分析仪IM3570
1台仪器实现不同测量条件下的高速检查
|

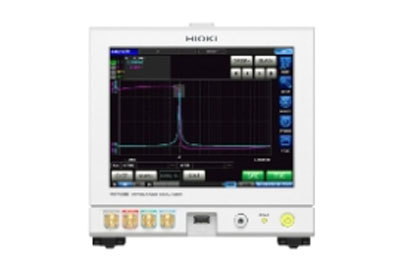

阻抗分析仪IM7580A
最快0.5ms，高速、高稳定测量，节省
空间的半个机架大小
|

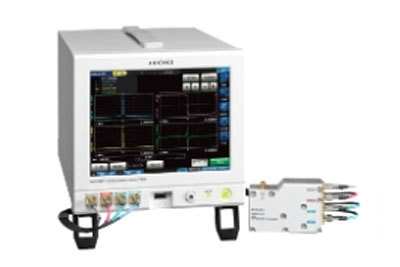

阻抗分析仪IM7581
测量频率100kHz-300MHz阻抗分析仪
|
|
|
|
|
|
|

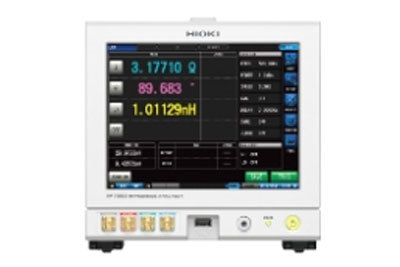

阻抗分析仪IM7583
高速、高稳定性测量，提高生产量!测
量时间:最快0.5ms
|

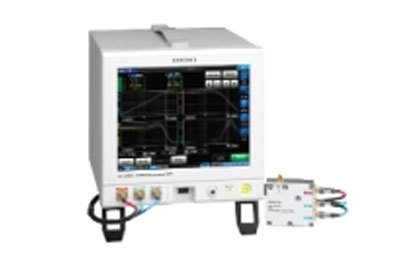

阻抗分析仪IM7585
高速、高稳定性测量，提高生产量!测
量时间:最快0.5ms，测量值偏差0.07%
|

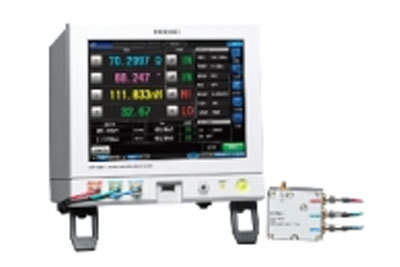

阻抗分析仪IM7587
可信赖的机型3GHz
|
|
|
型号名称
|
IM7580A
|
IM7581
|
IM7583
|
IM7585
|
IM7587
|
|
测量频率
|
1 MHz～300 MHz
|
100 kHz～300 MHz
|
1 MHz～600 MHz
|
1 MHz～1.3 GHz
|
1 MHz～3 GHz
|
|
测量范围
|
L： 0.0531 nH～0.795 mH
C： 0.1061 pF～1.59 μF
(根据测量频率而定)
|
L： 0.0531 nH～7.95 mH
C： 0.1061 pF～1.59 μF
(根据测量频率而定)
|
L： 0.0265 nH～0.795 mH
C： 0.0531 pF～1.59 μF
(根据测量频率而定)
|
L：0.0123 nH～0.795 mH
C： 0.0245 pF～1.59 μF
(根据测量频率而定)
|
L： 0.0053 nH～0.795 mH
C： 0.011 pF～15.9 μF
(根据测量频率而定)
|
|
测量信号电平
|
-40.0 dBm～+7.0 dBm
|
-40.0 dBm～+7.0 dBm
|
-40.0 dBm～+1.0 dBm
|
-40.0 dBm～+1.0 dBm
|
-40.0 dBm～+1.0 dBm
|
|
基本精度
|
Z：0.72% rdg. θ：0.41°
|
Z：0.72% rdg. θ: 0.41°
|
Z：0.65% rdg. θ: 0.38°
|
Z：0.65% rdg. θ: 0.38°
|
Z：0.65% rdg. θ: 0.38°
|
产品特点：
|
● 紧凑机身仅有半机架尺寸，测试头仅有手掌大小
|
● LCR模式最快1.5ms(1kHz)，0.5ms(100kHz)高速测量
|
|
● 丰富的接触检查(DCR测量、Hi-Z筛选、波形判定)
|
● 基本精度±0.08%高精度测量
|
|
● 分析仪模式下可进行测量频率、测量信号电平扫描测量
|
● 适用于压电端子的共振特性检查，功能性高分子电容的C-D和低ESR测量，电感(线圈、变压器)的DCR和L-Q测量等
|
|
● 一台仪器即可实现LCR测量、DCR测量、扫频测量的连续测量和高速测量
|
|
产品应用：
|
● 针对智能门锁的RFID标签检查
|
● 电感(线圈、变压器)的特性检查
|
|
● 测量汽车雷达元器件的损伤情况
|
● 通过阻抗测试检验线束连接器的装配
|
|
● 湿度传感器(水晶振动子)的入库检查
|
● 共模和差模电感的扫频测试方案
|
|
● 钽电容的特性检查
|
● PIN二极管高频正向电阻的测量
|
